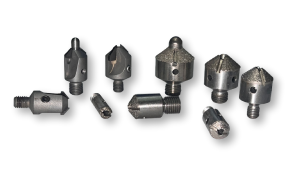

Diamond Electroplated Pilot Countersinks
Diamond electroplated pilot countersinks support precision chamfering in brittle, abrasive, and fiber-reinforced substrates such as CFRP, GFRP, ceramics, and borosilicate glass. The electroplated diamond layer maintains edge sharpness during high-speed countersinking and generates clean chamfer geometry with minimal fraying, peel-up, or micro-chipping. Pilot guidance stabilizes the cutter during entry and ensures concentricity between the pilot hole and countersink, reducing misalignment during multi-step drilling operations.
Call (480) 966-9311 or Add to Quote for pricing.

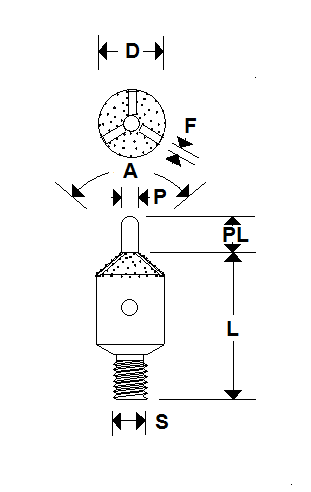

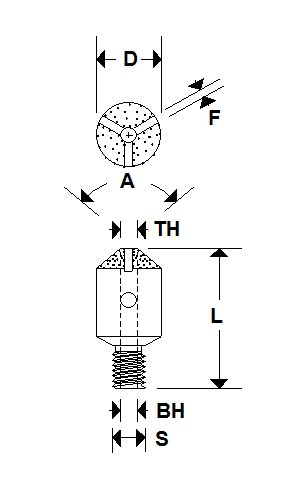

Specifications
ITEM#
0225321
0225322
0225323
0225324
0225325
0225326
0225327
0225328
02253291
02253292
02253293
02253294
02253295
D
0.500
0.500
0.500
0.500
0.500
0.500
0.500
0.500
0.500
0.500
0.500
0.500
0.500
L
1.075
1.075
1.075
1.075
1.075
1.075
1.075
1.075
1.075
1.075
1.075
1.075
1.075
A
100°
100°
100°
100°
100°
100°
120°
100°
100°
100°
100°
135°
130°
S
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
0.250-28
P
0.155
0.125
0.125
0.166
0.166
0.176
0.160
0.175
0.203
0.193
0.193
0.193
0.186
P1
0.250
0.170
0.250
0.250
0.250
0.250
0.180
0.250
0.230
0.200
0.200
0.300
0.235
F
0.060
0.060
0.060
0.060
0.060
0.060
0.060
0.060
0.060
0.060
0.060
0.060
0.060
GRIT
080/100
080/100
080/100
040/050
080/100
060/080
060/080
060/080
060/080
060/080
040/050
060/080
060/080
ITEM#:
0225321
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.155
P1:
0.250
F:
0.060
GRIT:
080/100
ITEM#:
0225322
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.125
P1:
0.170
F:
0.060
GRIT:
080/100
ITEM#:
0225323
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.125
P1:
0.250
F:
0.060
GRIT:
080/100
ITEM#:
0225324
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.166
P1:
0.250
F:
0.060
GRIT:
040/050
ITEM#:
0225325
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.166
P1:
0.250
F:
0.060
GRIT:
080/100
ITEM#:
0225326
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.176
P1:
0.250
F:
0.060
GRIT:
060/080
ITEM#:
0225327
D:
0.500
L:
1.075
A:
120°
S:
0.250-28
P:
0.160
P1:
0.180
F:
0.060
GRIT:
060/080
ITEM#:
0225328
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.175
P1:
0.250
F:
0.060
GRIT:
060/080
ITEM#:
02253291
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.203
P1:
0.230
F:
0.060
GRIT:
060/080
ITEM#:
02253292
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.193
P1:
0.200
F:
0.060
GRIT:
060/080
ITEM#:
02253293
D:
0.500
L:
1.075
A:
100°
S:
0.250-28
P:
0.193
P1:
0.200
F:
0.060
GRIT:
040/050
ITEM#:
02253294
D:
0.500
L:
1.075
A:
135°
S:
0.250-28
P:
0.193
P1:
0.300
F:
0.060
GRIT:
060/080
ITEM#:
02253295
D:
0.500
L:
1.075
A:
130°
S:
0.250-28
P:
0.186
P1:
0.235
F:
0.060
GRIT:
060/080
